sZG型双锥形回转真空干燥机组

一、概述

该机组是在双锥形回转真空干燥机组的基础上。结合罐式过滤、洗涤、干燥“三合一”，综合两者的优点，改进成的一台具有反应、结晶、浓缩、过滤、洗涤、干燥、破碎的多功能机组。该机组的******优点是功能多，占地面积小，投资少，操作简单，收效高，工人劳动强度低，安全系数高，使用寿命长，安装方便等优点。适用于附加值高、剧毒、易燃、易爆、批量小的医药及化工产品，更适用于GMP生产要求。

二、设计原理

1、本器身中间为圆柱形，两端为圆锥形，圆锥顶部一头设计为敞开式投料和出料，并设计有原位取样口和搅拌破碎装置。

2、真空吸罩设计在器身中部，分为四个真空头，该真空头用日本进口五层316L金属烧结网制成，该部件具有更换方便，便于清洗，可以反吹，没有毛点等优点。

3、在真空端设计有在位进料、在位进洗涤液、在位压滤、在位进氮气保护、在位灭菌接口装置。

4、该机组在进行反应、结晶、浓缩、过滤、洗涤、干燥、破碎的各道工序过程中可采用人机界面控制或防爆箱控制。

5、根据物料特性可以在普通双锥上设计装有一到二个破碎装置。

三、工作原理

 1、反应、结晶、浓缩阶段：

带有搅拌的—端朝下，搅拌叶形式可根据各种无聊选型。在设备的侧面进料口通入物料，靠搅抖叶的不断翻动，使物料反应、结晶、浓缩。

2、过滤阶段：

使锥体旋转180°，带有过滤盘的一端朝下，在端体底部接上抽真空口，实行产品滤饼和母液分离。

3、洗涤阶段：

抽滤结束后，通入洗涤液，启动搅拌液，也可同时转动锥体，使滤饼破碎并和洗涤液进一步纯化，进行残母液清洗和予脱水。

4、干燥阶段：

再次抽滤结束后，在抽真空口通入氮气反吹，使滤饼和过滤网脱离，转动锥体，在回转过程中靠破碎器使滤饼破碎，夹套内通入热水加热整个锥体。并在真空状态下使物料达到干燥目的。并可进行原位取样过程。通过旋风分离器捕集微粉，并可由冷凝器收集有机溶剂。

四、电器控制

1、操作现场采用人机界面控制或防爆箱控制。每道工序设定一个工艺参数，在正常的工作状态下可以自动操作也可以根据各种物科手动操作。

2、现场所有电器均为防爆dBⅡ设计。

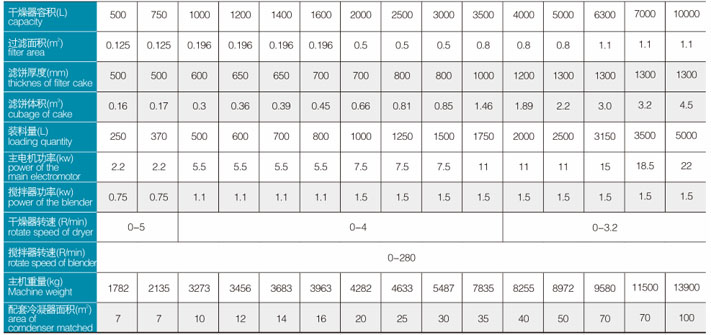

五、主要技术特性
